De la idea al objeto físico
Descubre cómo se creó el soporte móvil del XI Congreso aplicando diseño inteligente e impresión 3D.
Introducción y objetivos
En el panorama actual, la impresión 3D es una tecnología que ha pasado de ser un recurso exclusivo para el prototipado industrial a convertirse en una herramienta de escritorio accesible, precisa y capaz de redefinir los modelos de producción y aprendizaje.
Importante
La presente píldora formativa está diseñada específicamente para los asistentes al "XI Congreso Formación y Trabajo".
.png)
Objetivos de la píldora formativa:
- Comprender la evolución de la tecnología de impresión 3D y su impacto en el entorno profesional.
- Explorar las características y ventajas de las impresoras Bambu Lab.
- Familiarizarse con el software MakerWorld y Bambu Studio para optimizar el proceso de impresión.
- Analizar casos prácticos de aplicación en diferentes sectores.
Evolución de la tecnología
Descubre cómo la impresión 3D ha pasado de ser un experimento de laboratorio a un pilar fundamental de la industria moderna. Esta evolución, impulsada por la necesidad de superar las limitaciones de la fabricación tradicional, ha permitido democratizar la creación de objetos complejos en múltiples sectores.
Explora los hitos fundamentales que marcaron el inicio de esta revolución tecnológica y los protagonistas que patentaron las primeras formas de crear objetos capa a capa.
Concepto
Fabricación aditiva. Es el proceso de crear objetos tridimensionales mediante la superposición sucesiva de capas de material, en contraposición a la fabricación sustractiva que elimina material de un bloque sólido.
La verdadera transformación global comenzó en 2005 con el Proyecto RepRap, cuyo objetivo era crear una impresora autorreplicable de código abierto. Al expirar las patentes clave de la tecnología FDM en 2009 y de SLA/SLS en 2014, el mercado se inundó de dispositivos asequibles, permitiendo que diseñadores y educadores accedieran a herramientas antes reservadas para la gran industria.
Conoce los avances más recientes que están definiendo el presente de la fabricación, donde la rapidez y la precisión se combinan con la computación avanzada.
La IA utiliza visión computacional para detectar fallos en tiempo real, pausando la impresión si detecta errores y optimizando automáticamente las estructuras para ahorrar material.
Las máquinas actuales alcanzan velocidades impensables hace años gracias a algoritmos que compensan el movimiento mecánico, garantizando acabados superficiales perfectos.
Algoritmos avanzados permiten crear estructuras orgánicas ultraligeras y extremadamente resistentes que imitan patrones de la naturaleza, optimizando el rendimiento de cada pieza.
Importante
La democratización tecnológica no solo reduce costes, sino que plantea un cambio de paradigma: pasar de una producción centralizada en grandes fábricas a una fabricación local y personalizada en cada hogar o negocio.
La expiración de las patentes fue el catalizador principal que permitió que la impresión 3D dejara de ser un lujo industrial para convertirse en una herramienta cotidiana para millones de personas.
Características técnicas de Bambu Lab
La aparición de la serie A1 de Bambu Lab ha marcado un antes y un después en la percepción de las impresoras 3D FDM de escritorio.
Estas máquinas han sido diseñadas bajo la premisa de eliminar las frustraciones tradicionales del usuario, ofreciendo una experiencia "Plug-N-Play" que garantiza resultados profesionales desde la primera impresión.

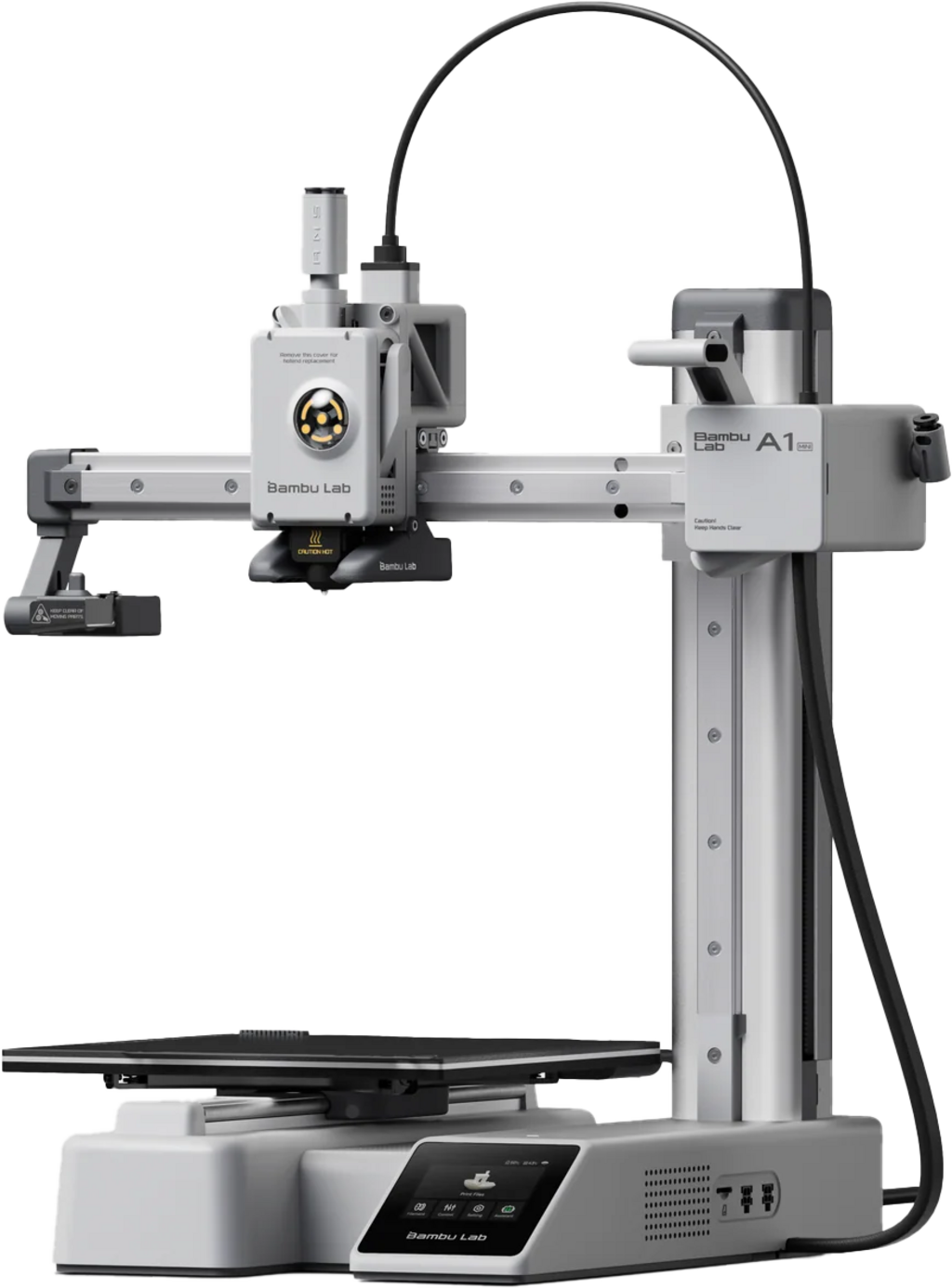

Características básicas y especificaciones de la Bambu Lab A1 Mini
La A1 Mini es una impresora cartesiana compacta que, a pesar de su tamaño reducido, integra una potencia de procesamiento y un despliegue de sensores que rivaliza con equipos industriales.
Su estructura combina acero y aluminio extruido, proporcionando una rigidez necesaria para gestionar aceleraciones extremas.
- 80 x 180 x 180 mm.
- Óptimo para prototipos rápidos y piezas.
- Velocidad máxima: 500 mm/s. Productividad hasta 5 veces superior a otras máquinas convencionales.
- Aceleración máxima: 10000 mm/s². Permite cambios de dirección rápidos sin pérdida de precisión.
- 300 °C
- Compatibilidad con polímeros técnicos y avanzados.
- Dual-Core Cortex M4: Capacidad para cálculos de compensación en milisegundos.
- Nivel de ruido: Algo menos de 40dB. Apta para entornos de oficina y aulas de formación.
Fiabilidad técnica mediante calibración automática
La principal barrera de la impresión 3D era la calibración manual. La A1 Mini elimina esto con sensores redundantes que automatizan completamente la calibración antes de cada impresión.
Compensación de vibraciones
Utiliza acelerómetros para medir las vibraciones de los ejes X/Y y ajusta los motores para eliminarlas, previniendo defectos como el ringing o ghosting.
Compensación activa del flujo
Un sensor de corriente de Foucault mide la presión de la boquilla, ajustando la velocidad del extrusor para asegurar un depósito de plástico constante a pesar de los cambios de velocidad o filamento.
Nivelación y Z-Offset automático
La boquilla actúa como sensor táctil, mapeando 36 puntos de la cama para garantizar una primera capa perfecta y sin problemas de adherencia.
Importante
La experiencia de uso mejora por un mantenimiento simplificado. El "Quick Swap Hotend" permite cambiar el bloque de impresión en menos de un minuto con clips, sin herramientas ni cables complejos.
Sensores de enredo, fin de filamento y odometría previenen fallos en impresiones largas. Esta fiabilidad profesional reduce el tiempo de inactividad y aumenta la tasa de éxito, clave para la rentabilidad en formación o producción.

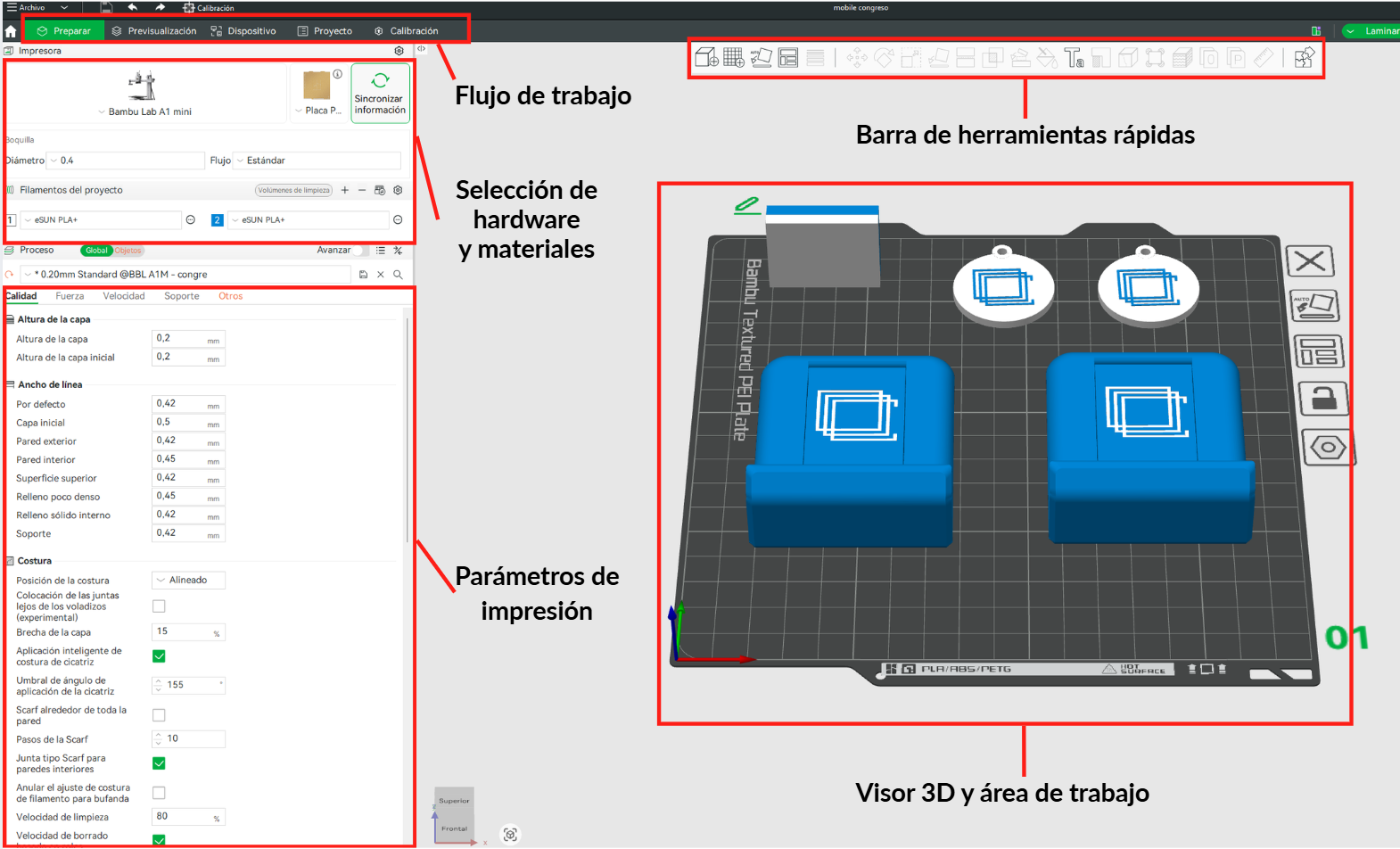

Bambu Studio
La eficiencia de la impresora 3D no depende solo de sus componentes mecánicos, sino de la perfecta armonía con el software de preparación. Entender el ecosistema de Bambu Lab te permitirá transformar diseños digitales en objetos físicos con una precisión profesional y un esfuerzo mínimo, gestionando todo el flujo de trabajo de forma integrada desde tu ordenador o dispositivo móvil.
Concepto

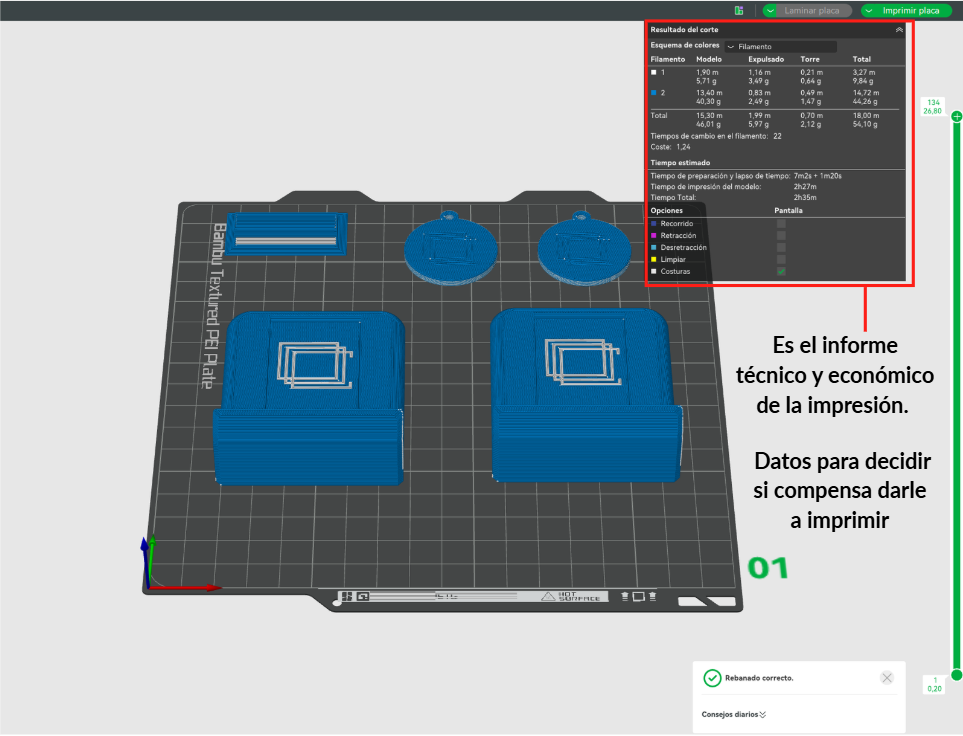

Laminado (Slicing). Es el proceso de traducir un modelo tridimensional digital en instrucciones comprensibles para la impresora. El software "corta" el modelo en capas horizontales y genera el código G-Code, que indica al cabezal los movimientos exactos, las temperaturas y la cantidad de material que debe depositar en cada punto de la trayectoria.
Para que este proceso sea exitoso, es vital elegir el formato de archivo adecuado. Aunque el formato STL es el más conocido históricamente, las nuevas tecnologías exigen contenedores de información mucho más completos que aseguren que la pieza se imprima exactamente como el diseñador la concibió.
Es el formato estándar más antiguo. Solo guarda la geometría de la superficie mediante una malla de triángulos, pero pierde toda la información sobre el color, el tipo de material o los ajustes específicos de impresión.
Es el formato moderno y preferido. Almacena no solo la geometría, sino también la orientación de la pieza, los soportes necesarios y la configuración completa del laminador, lo que garantiza que cualquier persona que abra el archivo obtenga el mismo resultado.
Además de la gestión de archivos, la verdadera potencia de Bambu Studio reside en sus algoritmos inteligentes. Estas herramientas automáticas resuelven problemas complejos de ingeniería de forma invisible para el usuario, optimizando tanto el tiempo de impresión como la calidad final de la superficie.
Son estructuras que ramifican desde la base para sostener las partes suspendidas de una pieza. Al minimizar los puntos de contacto, reducen drásticamente el uso de filamento y permiten una retirada manual limpia, evitando largos procesos de post-procesado.
Este algoritmo avanzado adapta el grosor de la línea de impresión de forma dinámica. Gracias a ello, la impresora puede capturar detalles minúsculos y esquinas afiladas que antes eran imposibles de reproducir con grosores de línea fijos.

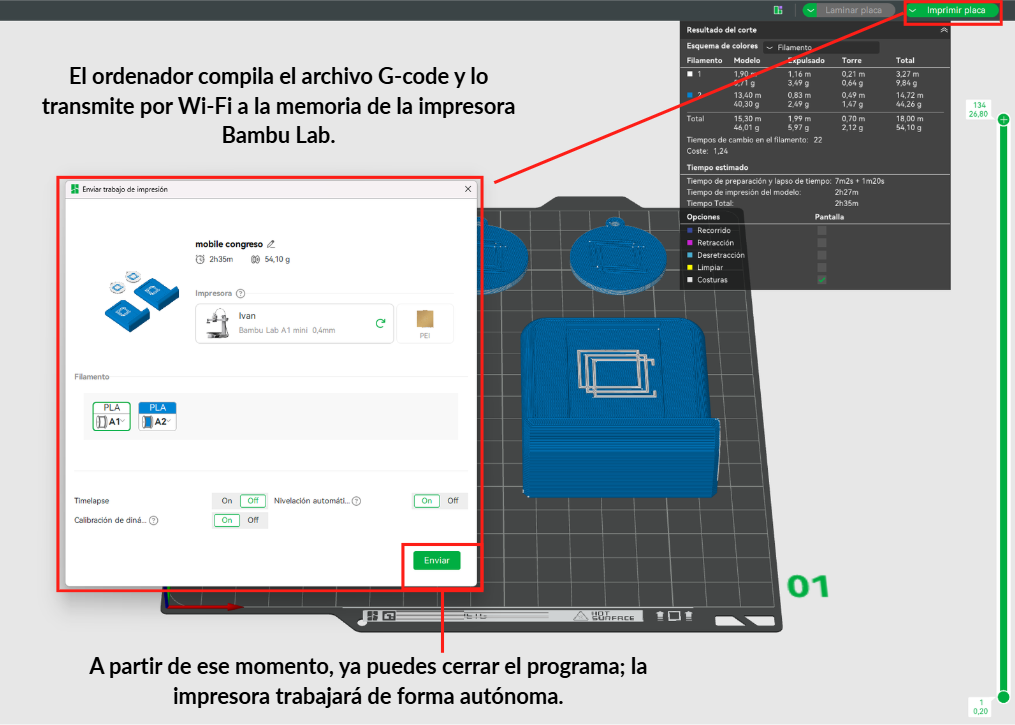

El software permite enviar archivos de forma inalámbrica y supervisar la impresión a través de una cámara en tiempo real. Mediante la aplicación Bambu Handy, puedes pausar la máquina o ajustar parámetros incluso si no te encuentras frente a tu ordenador.
Importante
La reproducibilidad total. Gracias al uso del formato .3MF y la integración del ecosistema, puedes compartir tus proyectos asegurando que el receptor no tendrá que configurar nada manualmente; el archivo ya contiene todo el "saber hacer" necesario para un resultado perfecto.

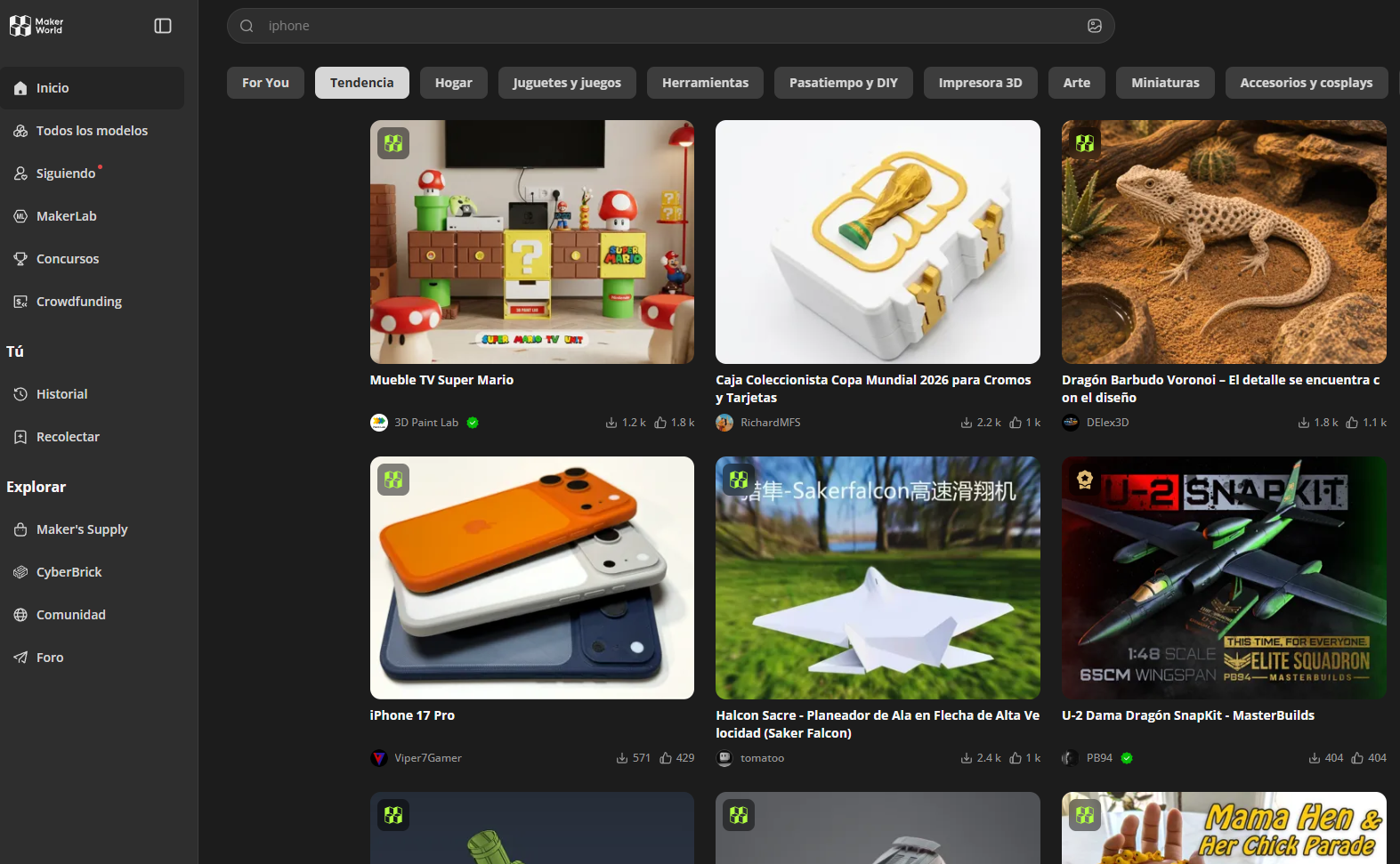

MakerWorld como repositorio
MakerWorld ha transformado el concepto de repositorio 3D, evolucionando desde simples bibliotecas de archivos hacia ecosistemas inteligentes que garantizan el éxito de cada impresión.
A diferencia de plataformas tradicionales, este espacio se centra en la fiabilidad técnica y en la colaboración activa de la comunidad profesional para eliminar el factor de error humano en la fabricación.
Concepto

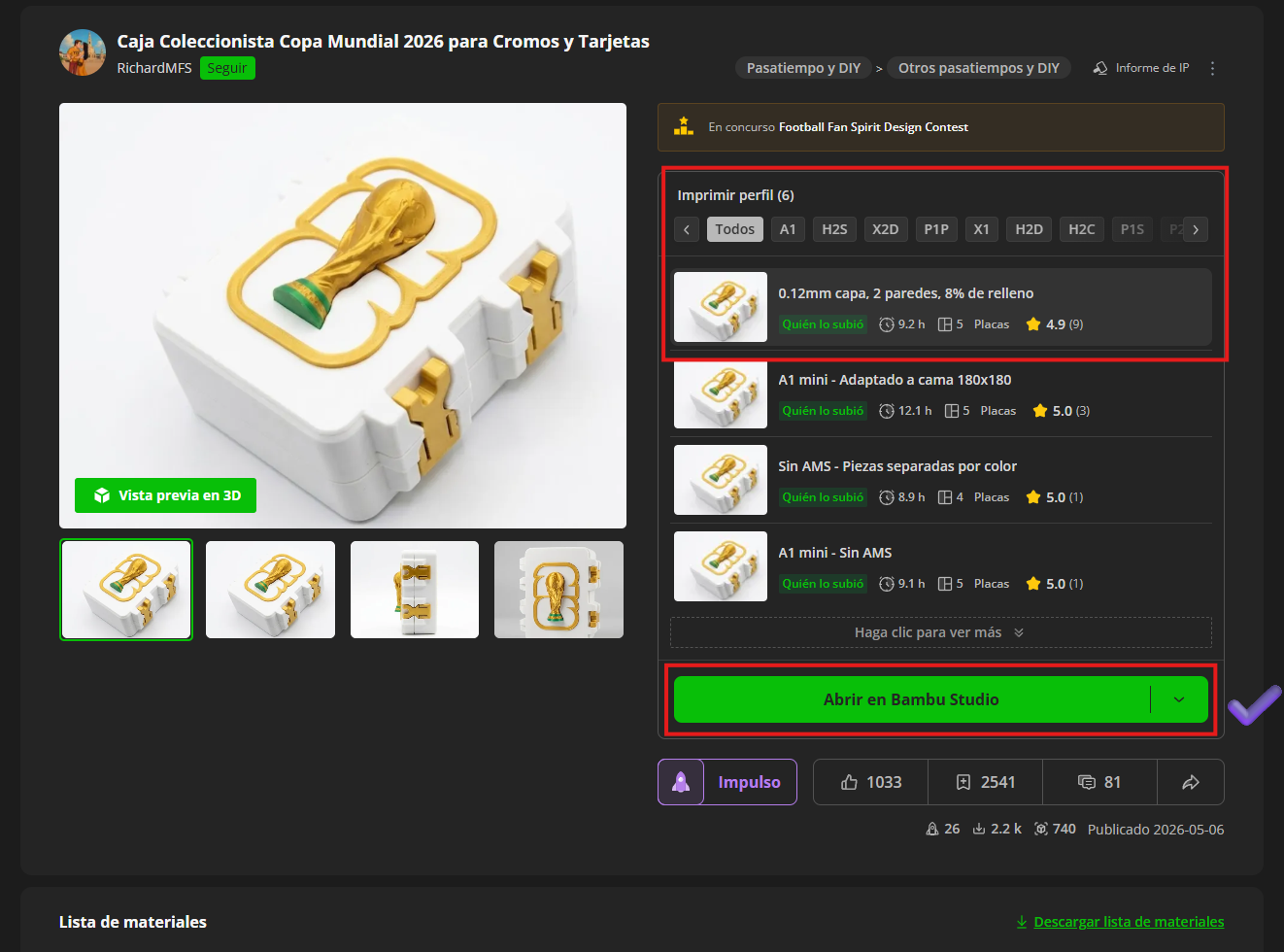

Perfil de impresión verificado. Es un conjunto de parámetros técnicos (temperaturas, velocidades, soportes y retracciones) específicamente ajustados y probados para un modelo concreto. Este sistema permite que cualquier usuario, independientemente de su nivel de experiencia, obtenga resultados perfectos sin necesidad de ajustes complejos.
Para asegurar la máxima transparencia, MakerWorld organiza sus archivos mediante un sistema de certificación jerárquico que indica quién ha validado la configuración de impresión.
Corresponde al perfil creado y validado por el diseñador original del modelo. Es el estándar de oro, ya que garantiza que la pieza se fabrique exactamente con las tolerancias y acabados concebidos en el diseño.
Son perfiles verificados directamente por el equipo técnico de la plataforma. Aseguran una compatibilidad total con el hardware y una tasa de éxito muy elevada para el usuario final.
Aportaciones de la comunidad de usuarios. Son extremadamente útiles para encontrar soluciones con materiales o boquillas poco comunes, aunque no cuentan con la validación oficial del creador.
Esta categorización no solo ahorra tiempo, sino que minimiza drásticamente el desperdicio de filamento, un factor clave para la sostenibilidad y el ahorro económico. Además, el sistema incentiva a los diseñadores mediante recompensas basadas en la utilidad real de sus archivos, fomentando un catálogo donde prima la calidad sobre la cantidad.
Explora cómo la inteligencia colectiva optimiza los diseños funcionales mediante el uso de configuraciones avanzadas adaptadas a distintos escenarios de fabricación profesional.
La comunidad comparte perfiles específicos de 0.2mm para capturar detalles microscópicos en piezas de precisión o de 0.6mm para priorizar la velocidad de impresión y la resistencia estructural en prototipos industriales.
Encontrarás configuraciones probadas para materiales complejos como el TPU (flexible), que requiere un control de flujo muy estricto, o filamentos reforzados con fibra de carbono que exigen ajustes de temperatura específicos para evitar atascos y asegurar la adhesión.
Los usuarios detectan debilidades en los modelos y proponen "remezclas" o versiones optimizadas. Esta retroalimentación constante permite que una pieza evolucione rápidamente en respuesta a las necesidades reales del mercado, beneficiando a todo el ecosistema.
Importante
La gran innovación de MakerWorld reside en eliminar la barrera del "ensayo y error". Al permitir impresiones con un solo clic mediante perfiles verificados, se democratiza el acceso a la fabricación aditiva de alta calidad, transformando la impresión 3D en una herramienta de producción predecible y profesional.
Caso práctico: Soporte Móvil - XI Congreso Formación y Trabajo
Este apartado detalla el proceso de diseño y fabricación de los soportes para dispositivos móviles entregados como obsequio en el XI Congreso Formación y Trabajo.
Este proyecto ejemplifica la integración de la manufactura aditiva, el diseño colaborativo y las estrategias de economía circular en la producción de objetos funcionales.
Origen del diseño y personalización

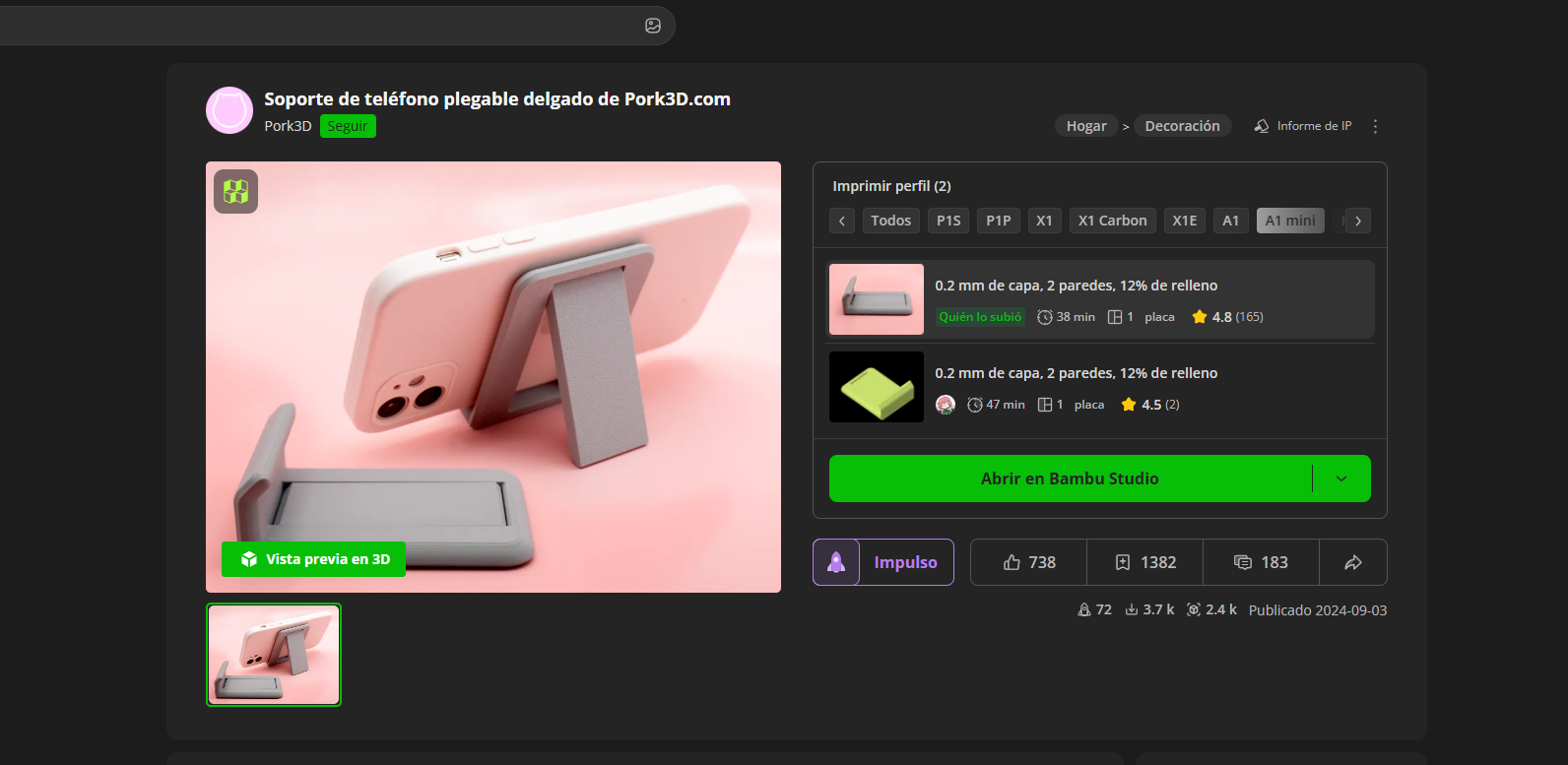

La base estructural del soporte se apoya en el modelo "Slim Folding Phone Stand", diseñado originalmente por Pork3d y distribuido a través de la plataforma MakerWorld, mencionada anteriormente. Este diseño fue seleccionado por su alta eficiencia mecánica y su capacidad de plegado.

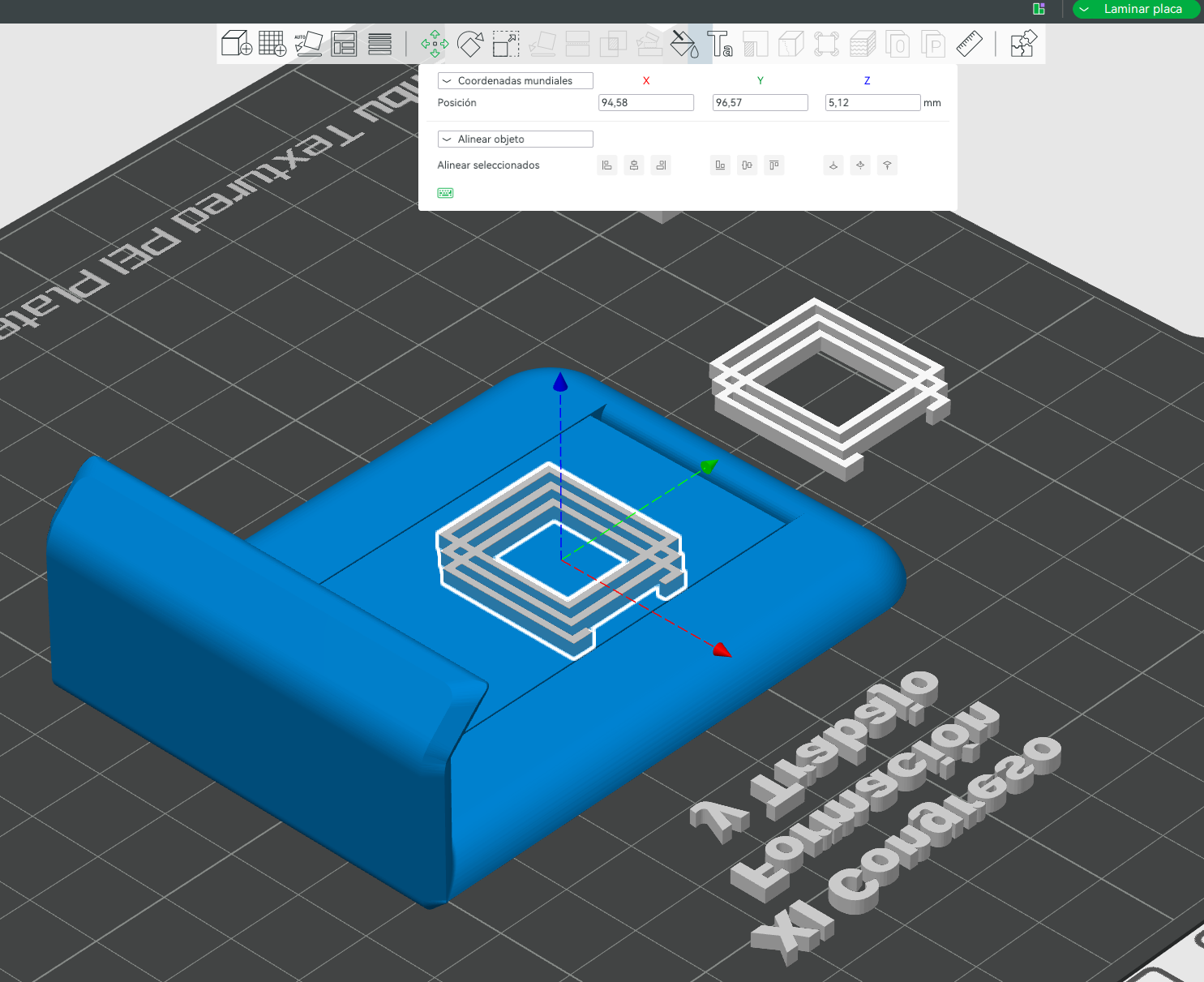

Utilizando el software de laminado Bambu Studio, se realizó una intervención directa sobre la malla del objeto para integrar:
- El logotipo oficial del congreso.
- La inscripción identificativa: "XI Congreso Formación y Trabajo".
- Un esquema de color bitonal (Azul y Blanco) alineado con la identidad visual del evento.
Print-in-Place
El soporte emplea la técnica de fabricación Print-in-Place. Esta metodología permite imprimir mecanismos complejos (bisagras y puntos de pivote) de forma totalmente integrada en una sola sesión de impresión. Las ventajas principales son:
Eliminación de montaje
La pieza sale de la impresora lista para ser utilizada, sin necesidad de tornillería o adhesivos.
Reducción de puntos de fallo
Al ser un monobloque con tolerancias internas de 0.4mm, se evitan holguras derivadas del ensamblaje manual.
Sostenibilidad y estrategia de residuo cero
El compromiso con el medioambiente se ha abordado desde dos vertientes: la selección del material y la gestión del desperdicio.
Se ha utilizado filamento PLA+ de la marca eSun. Es un biopolímero biodegradable derivado de recursos renovables como el almidón de maíz. La variante "Plus" aporta una mayor tenacidad y resistencia mecánica respecto al PLA convencional, asegurando que el soporte sea un objeto duradero y no un residuo efímero.
La impresión multimaterial (azul/blanco) requiere limpiar la boquilla en cada cambio de color, lo que habitualmente genera un residuo de plástico ("poop"). Para neutralizar este impacto, se ha implementado la estrategia Purge-to-Object.
En la misma placa de impresión, se han configurado dos llaveros adicionales que absorben el material de purga. De este modo, el desperdicio se transforma en un nuevo objeto funcional antes de llegar a ser residuo, maximizando la eficiencia de la materia prima.
Métricas de producción
A continuación se presentan los parámetros técnicos y económicos validados durante la fabricación del lote para el congreso:
Importante
Este proyecto es una demostración clara de que la impresión 3D va más allá del simple prototipado. Se posiciona como una solución viable y concreta para materializar productos finales personalizados. Lo notable es que esta producción se logra de manera económicamente eficiente y, al mismo tiempo, responsable con el medioambiente.
El soporte ofrecido al XI Congreso Formación y Trabajo sirve como un ejemplo tangible de cómo la impresión 3D puede transformar una idea en realidad con muy pocos pasos. A partir de este punto de partida, la imaginación se convierte en el único límite.
